Описание
| Номинальный расход, л/мин | 40 |
| Номинальный расход рабочей жидкости, л/мин | 40 |
| Тип корпуса гидрораспределителя | моноблочный |

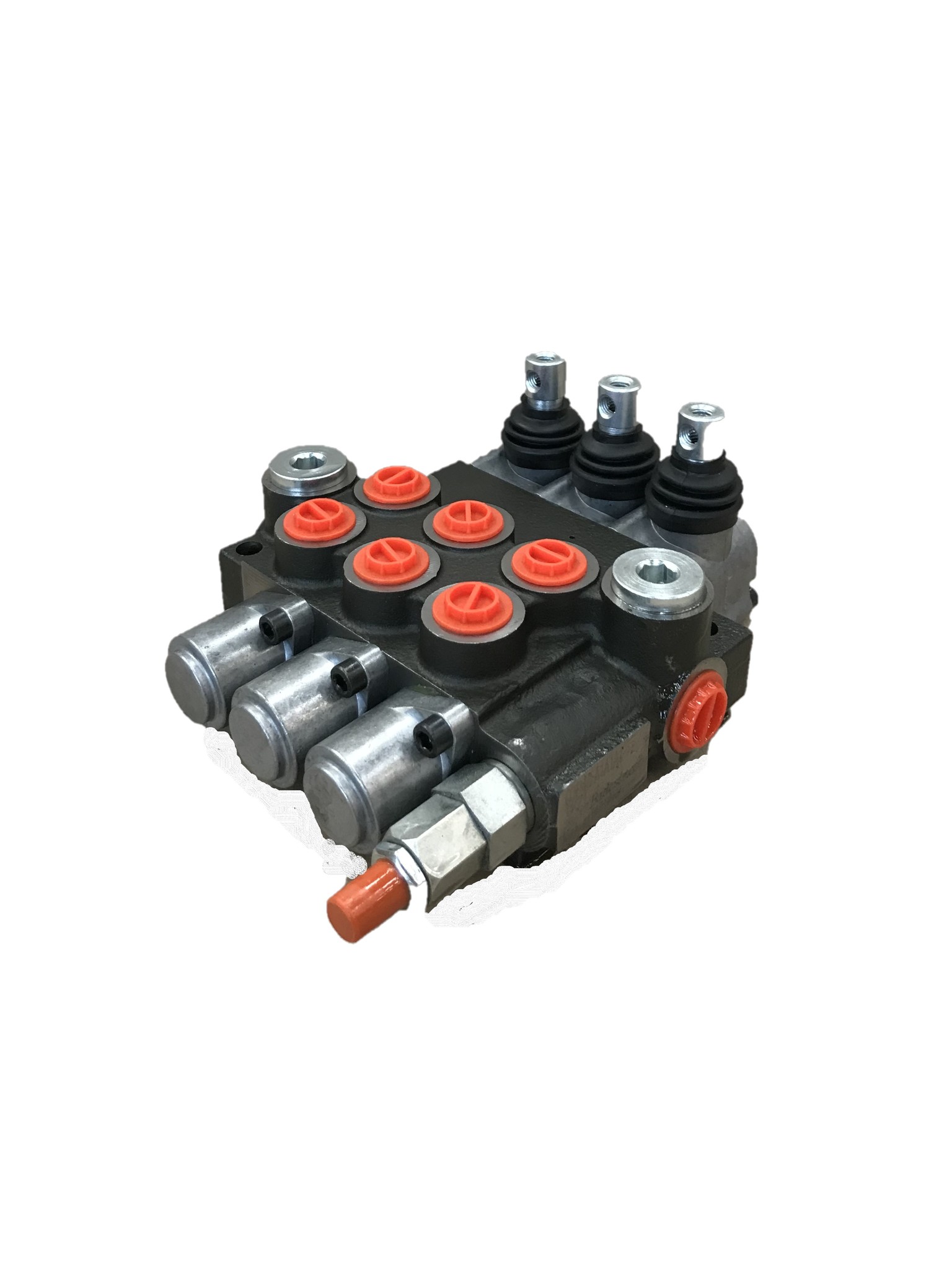

Гидрораспределитель 03 Р-40 — моноблочный распределитель золотникового типа, с ручным управлением, количество золотников — три. Предназначен для управления потоком рабочей жидкости (РЖ) в гидравлических системах. С помощью гидрораспределителя обеспечивается изменение направления потока РЖ от гидравлического двигателя (насоса) к соответствующему исполнительному гидромеханизму (гидроцилиндру, гидромотору и т.п.). С помощью встроенного перепускного клапана Р-40 обеспечивает разгрузку гидросистемы при нейтральном положении рычага, а также от перегрузок благодаря общему предохранительному клапану.
Основной способ управления — ручной с помощью рычага. Возможно исполнение с тросовым управлением.
Гидрораспределитель 03Р40 применяется на гидроманипуляторах ОМТ70-01, 02, 03, 04(ВелМаш), ОМТ97(ВелМаш)*, гидроманипуляторах ЛВ-185-10, 14(Майкоп)*, в системах мультилифт МПР-1, МПР-2, на бункеровозах МСК-1, МСК-3, МСК-3101, МСК-4301 (Ряжск), FAUN и на другой мобильной технике. А также Р-40 получил распространение при создании гидравлических систем различного станочного оборудования.
Покупая гидрораспределители под маркой Badestnost Вы получаете европейское качество, ведущее свою историю с 1902 года. Вся продукция сертифицирована по современным стандартам (QMS ISO 9001:2000-certified by TUV Rheinland InterCert Kft)
Гидрораспределитель имеет простейшую гидросхему со встроенным предохранительным и сливным клапанами с открытым центром, с возможными вариациями (без предохранительного клапана, с закрытым центром).
Характеристики, размеры и вес:
| Количество рабочих секций | 3шт |
| Номинальный расход | 40 л/ мин |
| Максимальное давление | 35 МПа |
| Диапазон рабочих температур | -40°C +60°C |
| Рабочая жидкость: | |
| — вязкость рабочей жидкости | 10-460 сСт |
| — степень фильтрации | 25 nм |
| — рабочая температура жидкости | -15°C +80°C |
| Внутренние утечки при Р=16 bar | <6 cм3/мин |
| Усилие на движение золотника | <25 N |
| Масса гидрораспределителя | 4,2 кг |
Применяемость: Мультилифт / бункеровоз МПР-1, МПР-2, МСК-1, МСК-3, МСК-3101, МСК-4301, Как любой другой гидравлический аппарат, распределитель 3Р40 может применяться в любой другой гидравлической схеме мобильной или станочной техники. Благодаря своим высоким эксплуатационным характеристикам, простоте конструкции, небольшим габаритам гидрораспределители 3 Р40 можно встретить на установках общепромышленного назначения от шлакоблочных станков и пилорам, до буровых установок. Гидрораспределители 01Р40, 02Р40, 03Р40, 04Р40 часто используют в качесвте дополнительных на минитракторах типа Уралец.
Расшифровка обозначения:
03 -кол-во золотников
P40 — распределитель гидравлический однозолотниковый;
1 — способ распределения потока рабочей жидкости — параллельный;
А — тип (гидросхема) золотника;
1 — упраление золотником — три положения: «нейтральная», «вверх» без фиксации, «вниз» без фиксации;
G — «дюймовое» исполнение присоединительных отверстий гидролиний (в данном случае: 1/2 дюйма — гидролинии «входа» (Р) и «слива» (Т), 3/8 дюйма — гидролинии, идущие на исполнительные механизмы)
Kz1 — вид ручного управления
